Инструкция по монтажу воркаут-площадки SSWA
Добро пожаловать в команду SSWA!
Мы уверены, что вы по достоинству оцените качество и надежность нашей спортивной площадки.
Следуйте этой пошаговой инструкции, и установка пройдет легко и быстро.
Мы уверены, что вы по достоинству оцените качество и надежность нашей спортивной площадки.
Следуйте этой пошаговой инструкции, и установка пройдет легко и быстро.

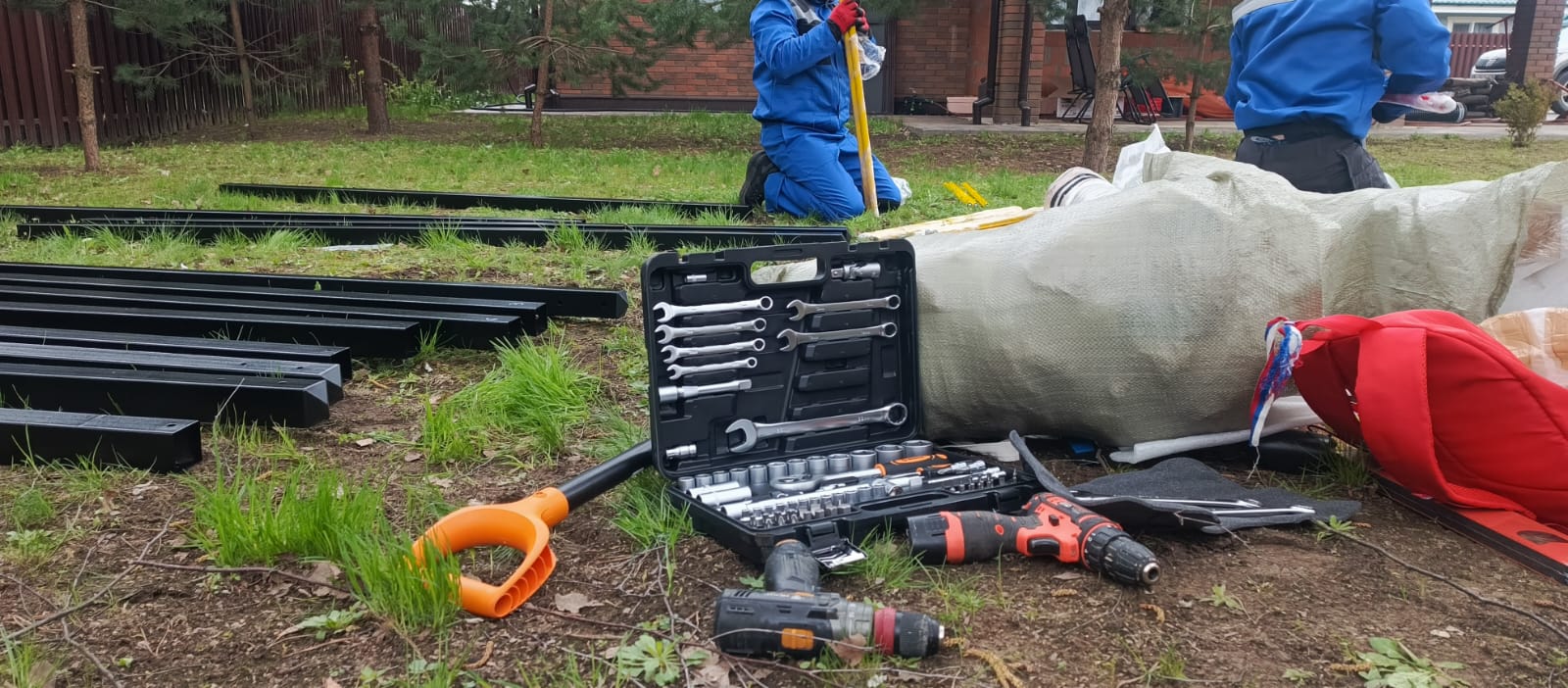

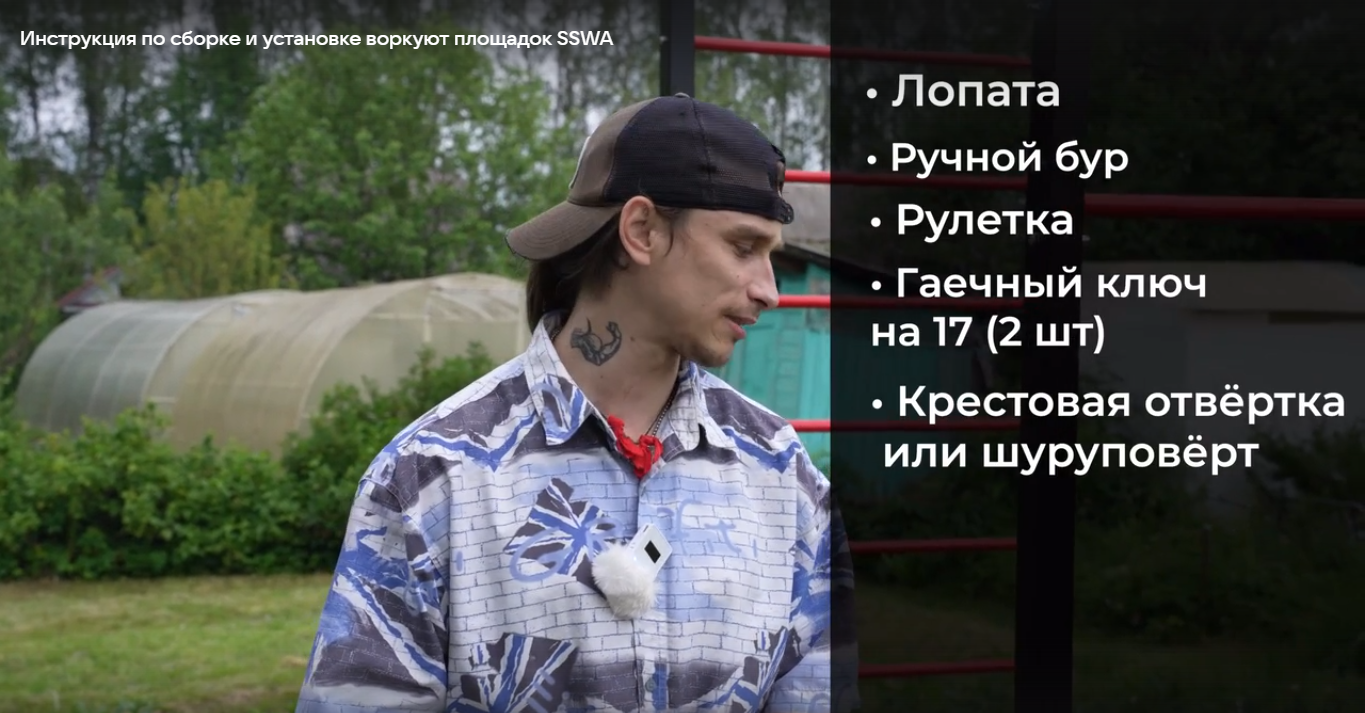

Необходимые инструменты для монтажа:
• Ключи на 17 (для болтовых соединений).
• Крестовая отвертка или шуруповерт (для болтов).
• Магнитный уровень или обычный уровень (для выравнивания конструкции).
Дополнительно:

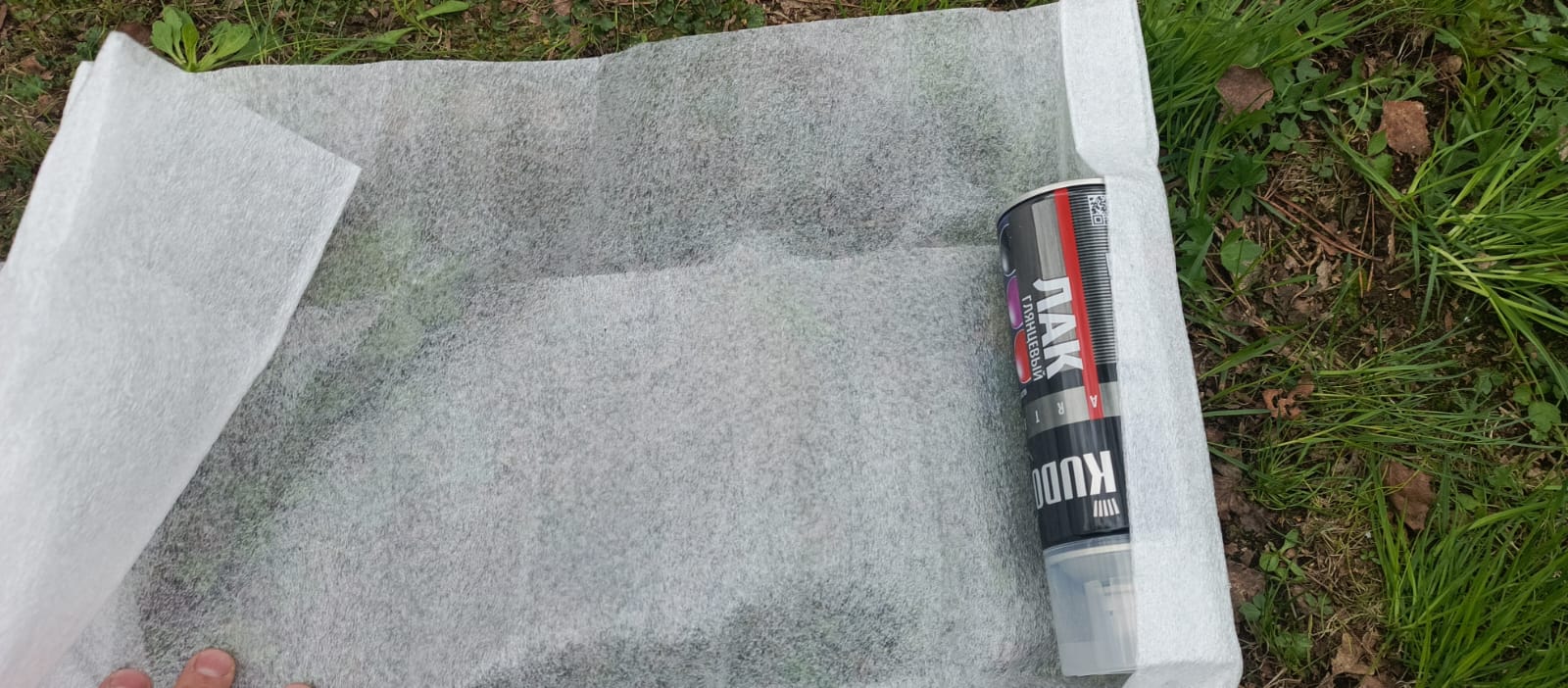

• Мы кладем баллончик бесцветного лака для подкрашивания возможных царапин (бесплатно в каждом комплекте!)
• Ключи на 17 (для болтовых соединений).
• Крестовая отвертка или шуруповерт (для болтов).
• Магнитный уровень или обычный уровень (для выравнивания конструкции).
Дополнительно:
• Мы кладем баллончик бесцветного лака для подкрашивания возможных царапин (бесплатно в каждом комплекте!)
Важные советы:
• Не бойтесь, сборка площадки не такая сложная, как может показаться на первый взгляд.
• Если у вас нет опыта, попросите помощи у друзей или наймите специалиста.
• Не бойтесь, сборка площадки не такая сложная, как может показаться на первый взгляд.
• Если у вас нет опыта, попросите помощи у друзей или наймите специалиста.

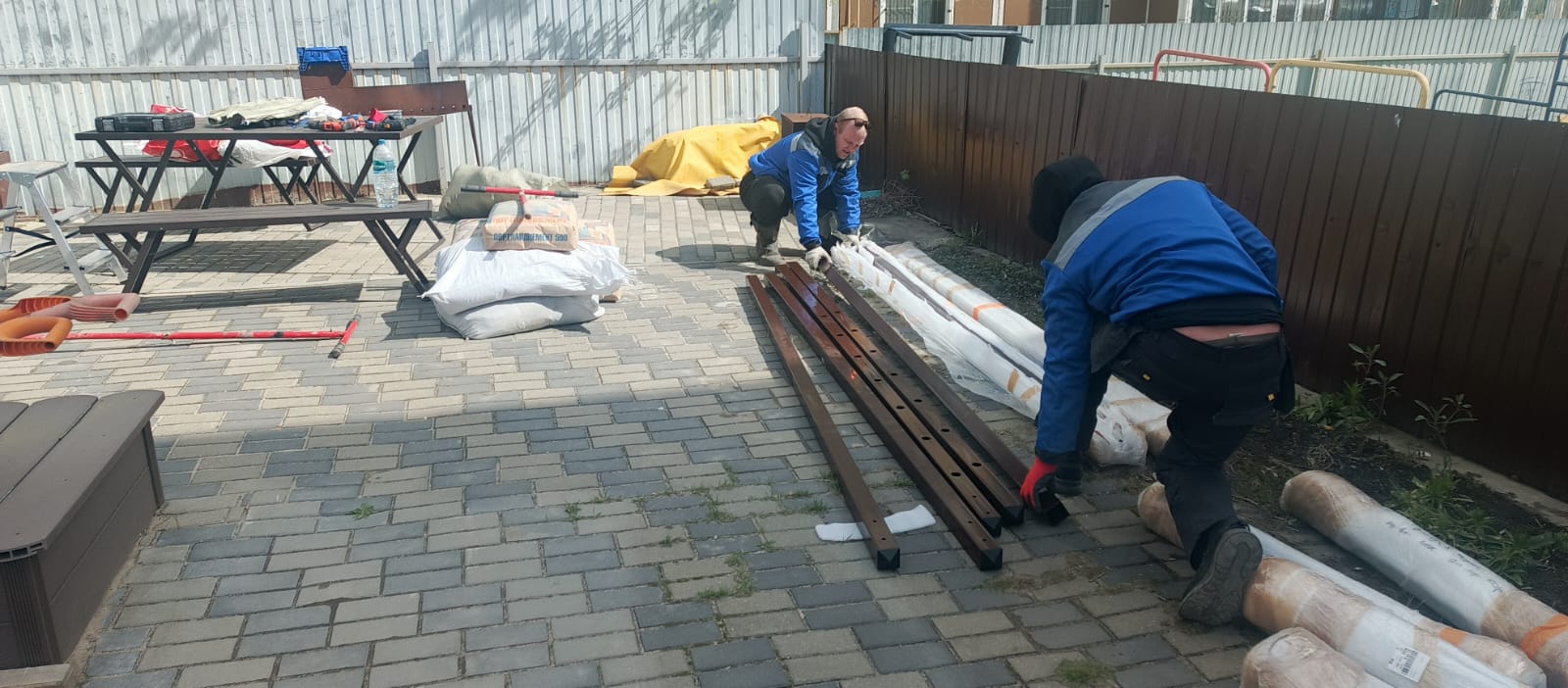

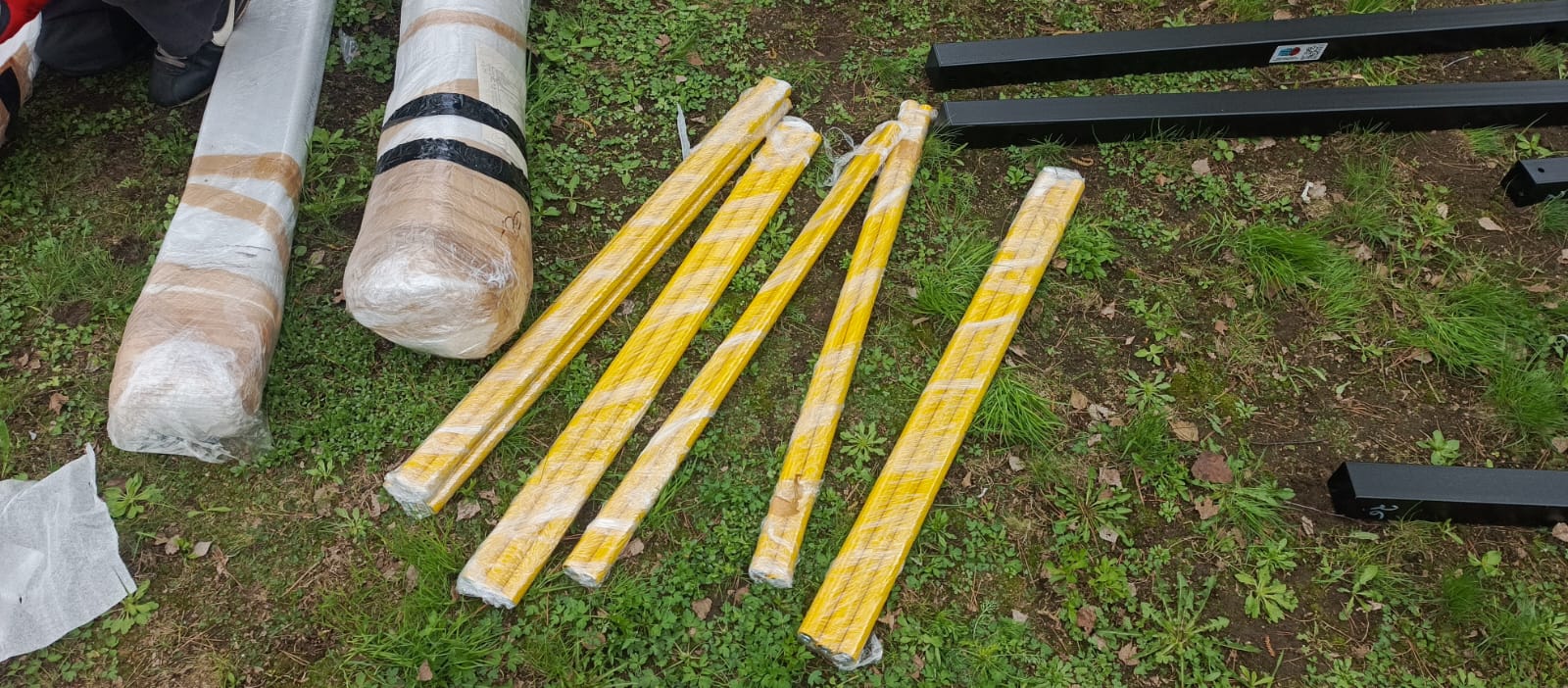

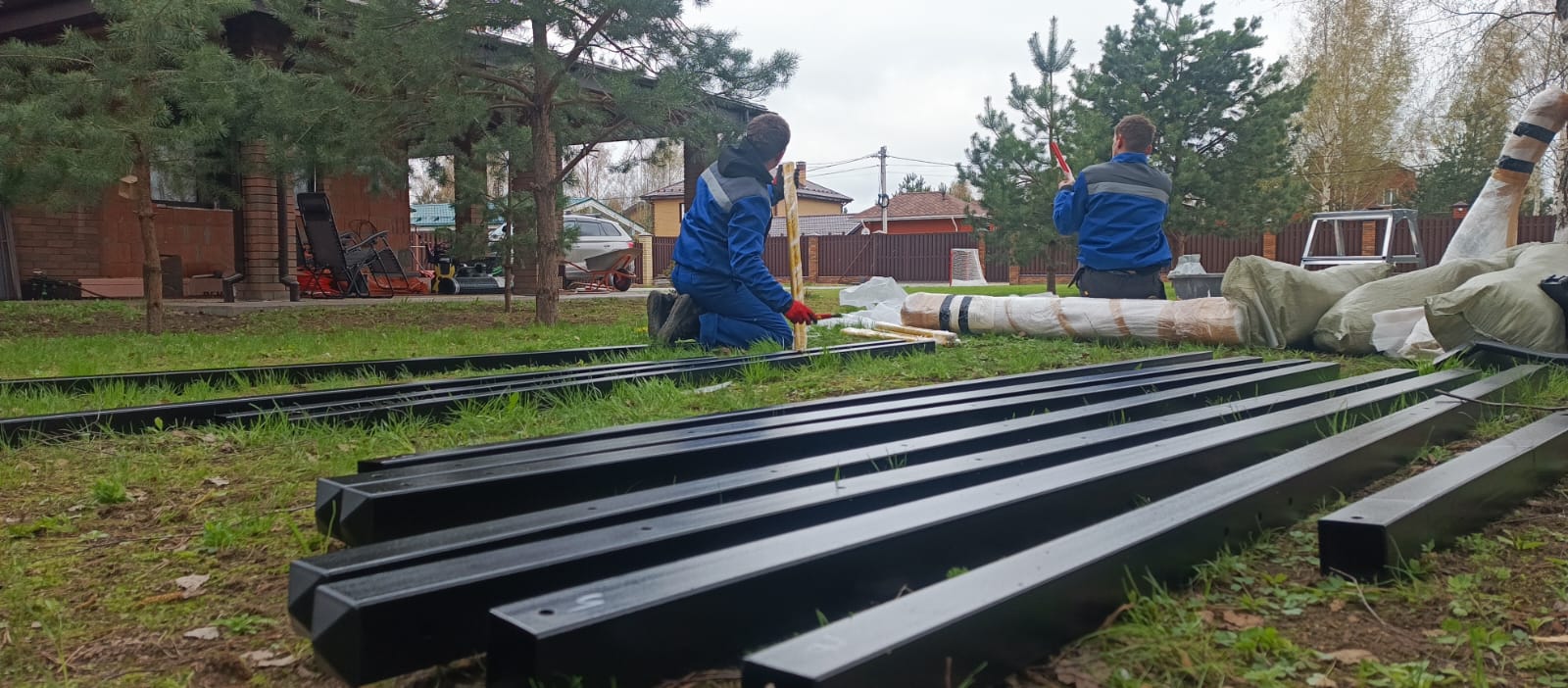

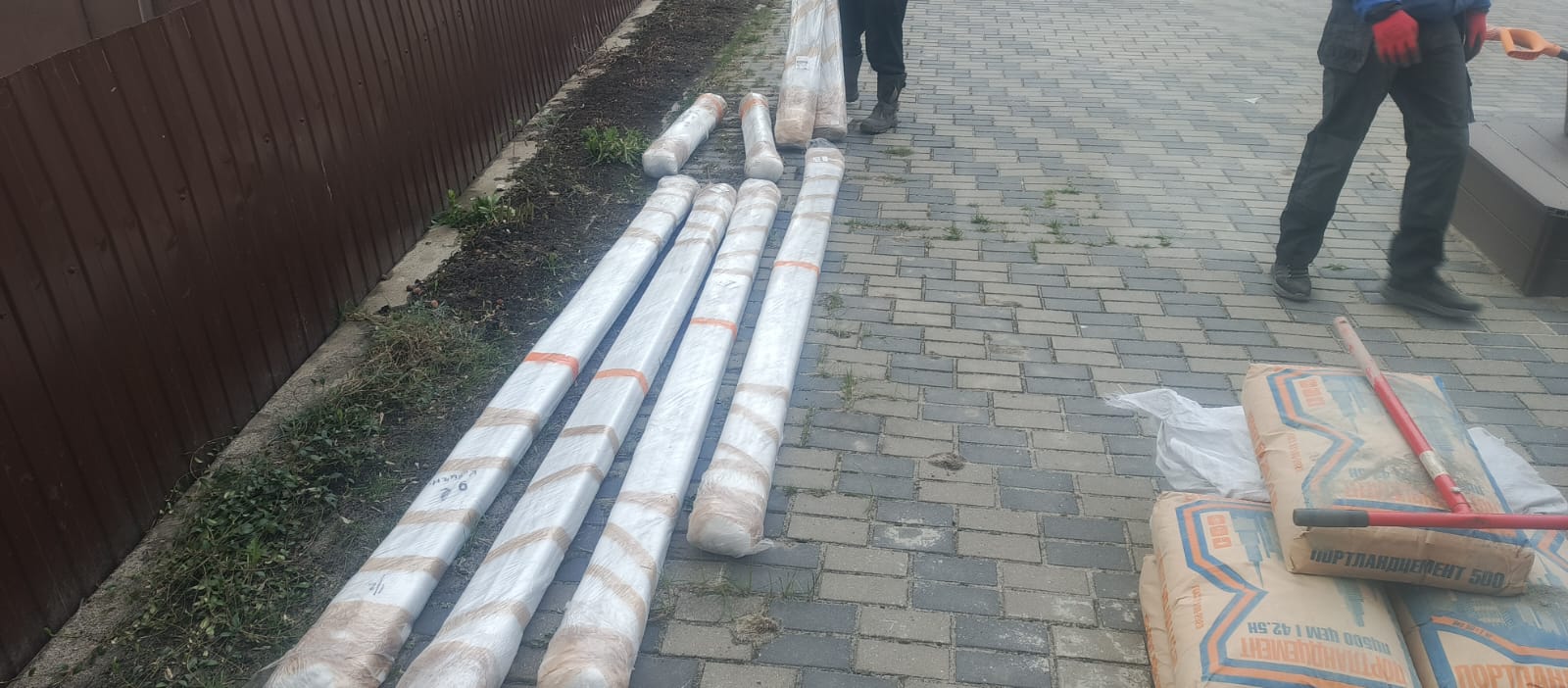

ШАГ 1 - Подготовка к монтажу. Получение и распаковка

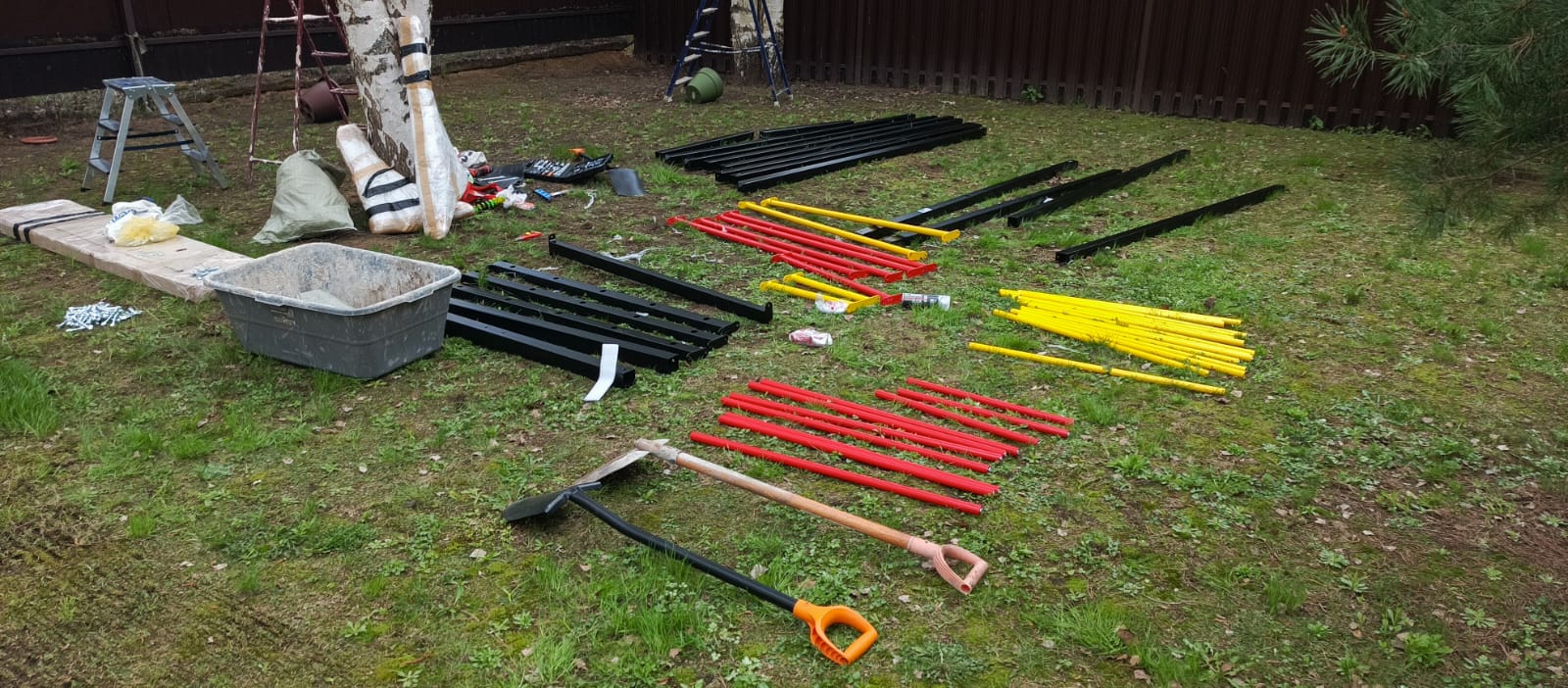

• Действие: Аккуратно распакуйте все элементы площадки и избавьтесь от упаковочного мусора.
• Важно: Будьте внимательны, чтобы не повредить элементы площадки при распаковке.

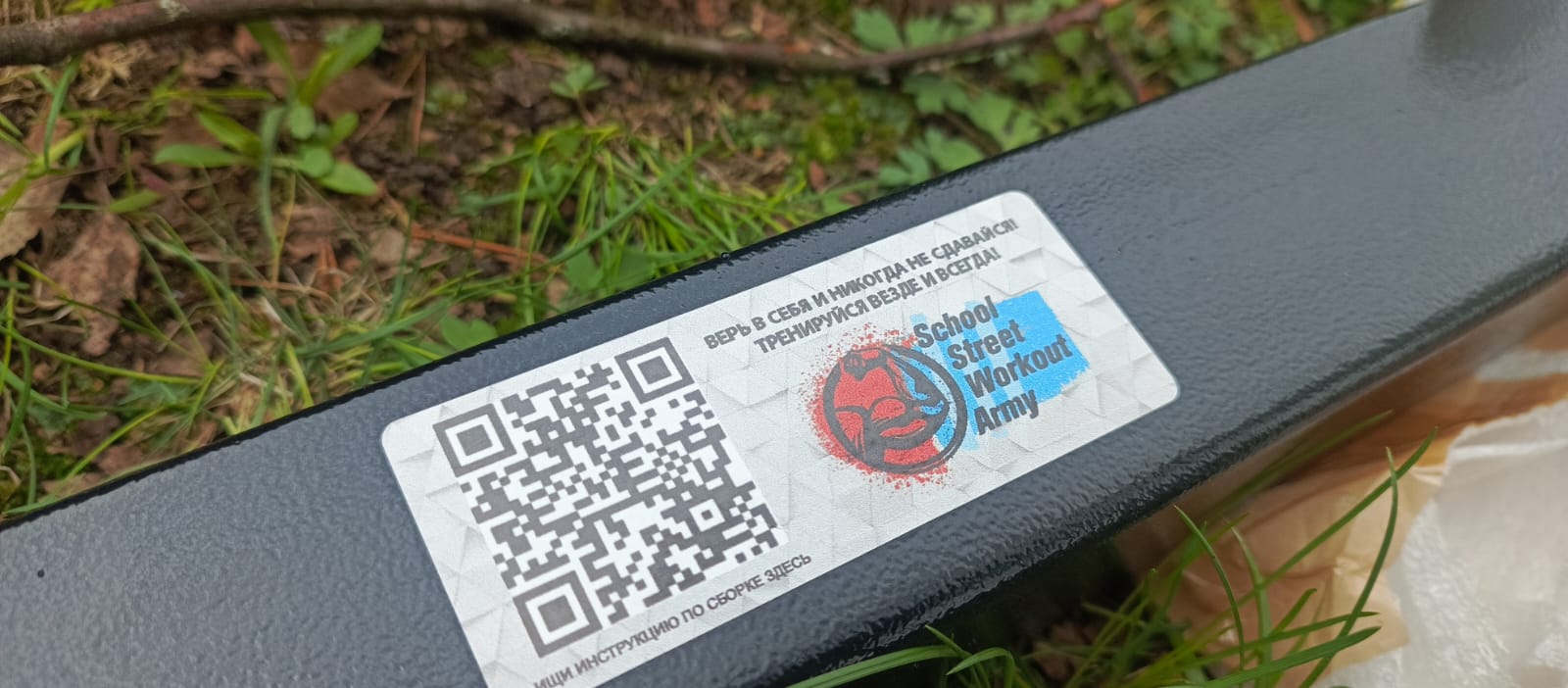

• Где найти инструкцию: Инструкция находится в комплекте поставки. Также ее можно найти, отсканировав QR-код на одном из столбов.
• Проверка комплектации: Сверьте содержимое упаковки с перечнем элементов в инструкции.
• Важно: Будьте внимательны, чтобы не повредить элементы площадки при распаковке.
• Где найти инструкцию: Инструкция находится в комплекте поставки. Также ее можно найти, отсканировав QR-код на одном из столбов.
• Проверка комплектации: Сверьте содержимое упаковки с перечнем элементов в инструкции.

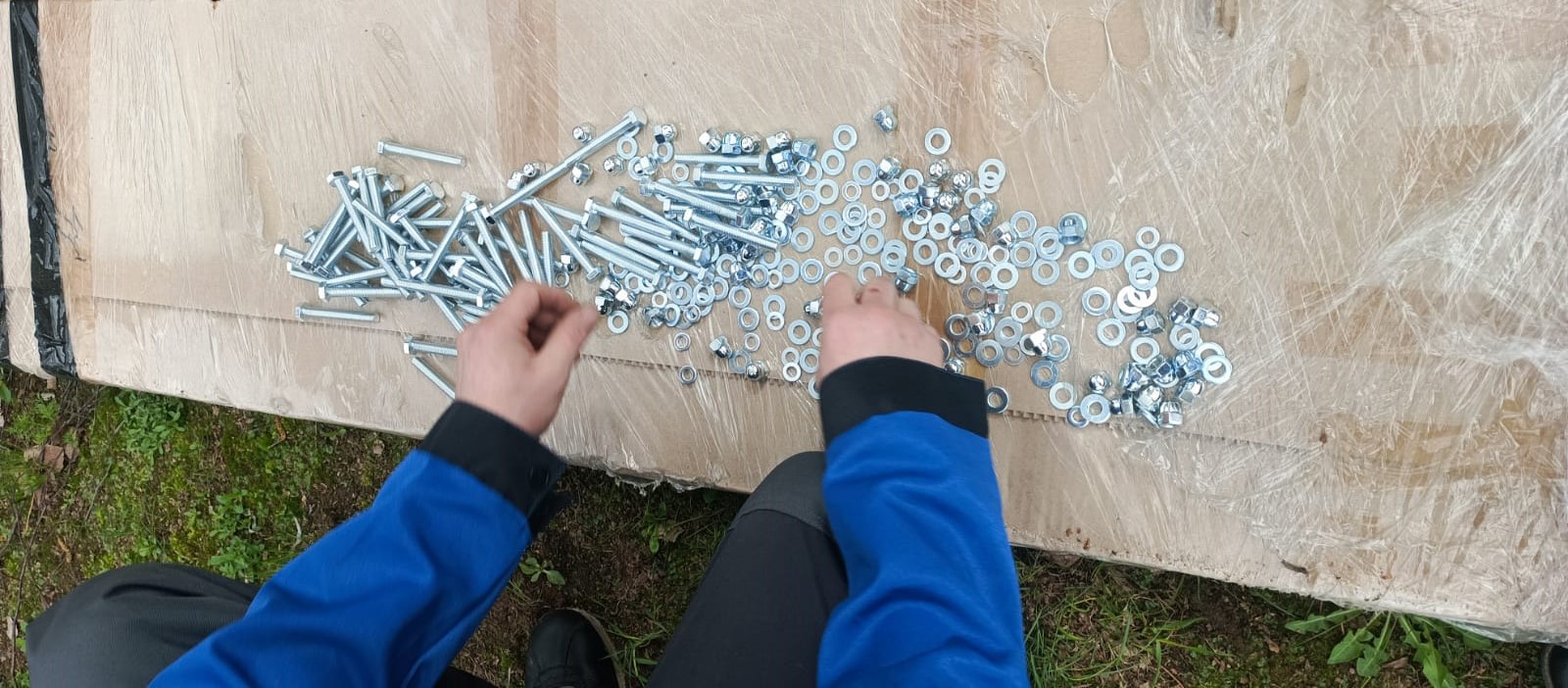

2. Подготовка крепежа:
• Действие: Подготовьте болты, шайбы, гроверы и колпачковые гайки.

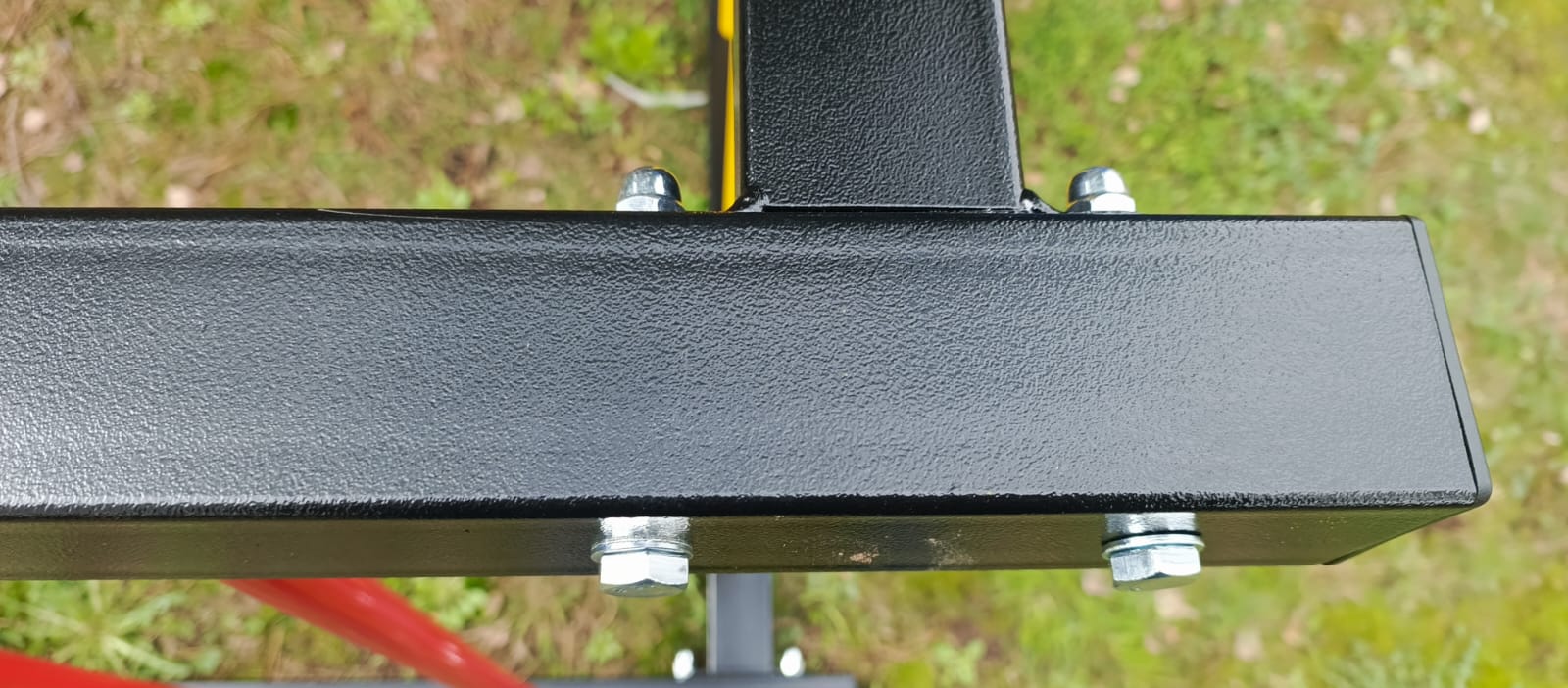

• Важно: На каждый большой болт идет две шайбы, один гровер и одна колпачковая гайка. При сборке одна шайба устанавливается с одной стороны, другая - с другой стороны болта. Гровер устанавливается со стороны колпачковой гайки.
• Важно: На каждый большой болт идет две шайбы, один гровер и одна колпачковая гайка. При сборке одна шайба устанавливается с одной стороны, другая - с другой стороны болта. Гровер устанавливается со стороны колпачковой гайки.

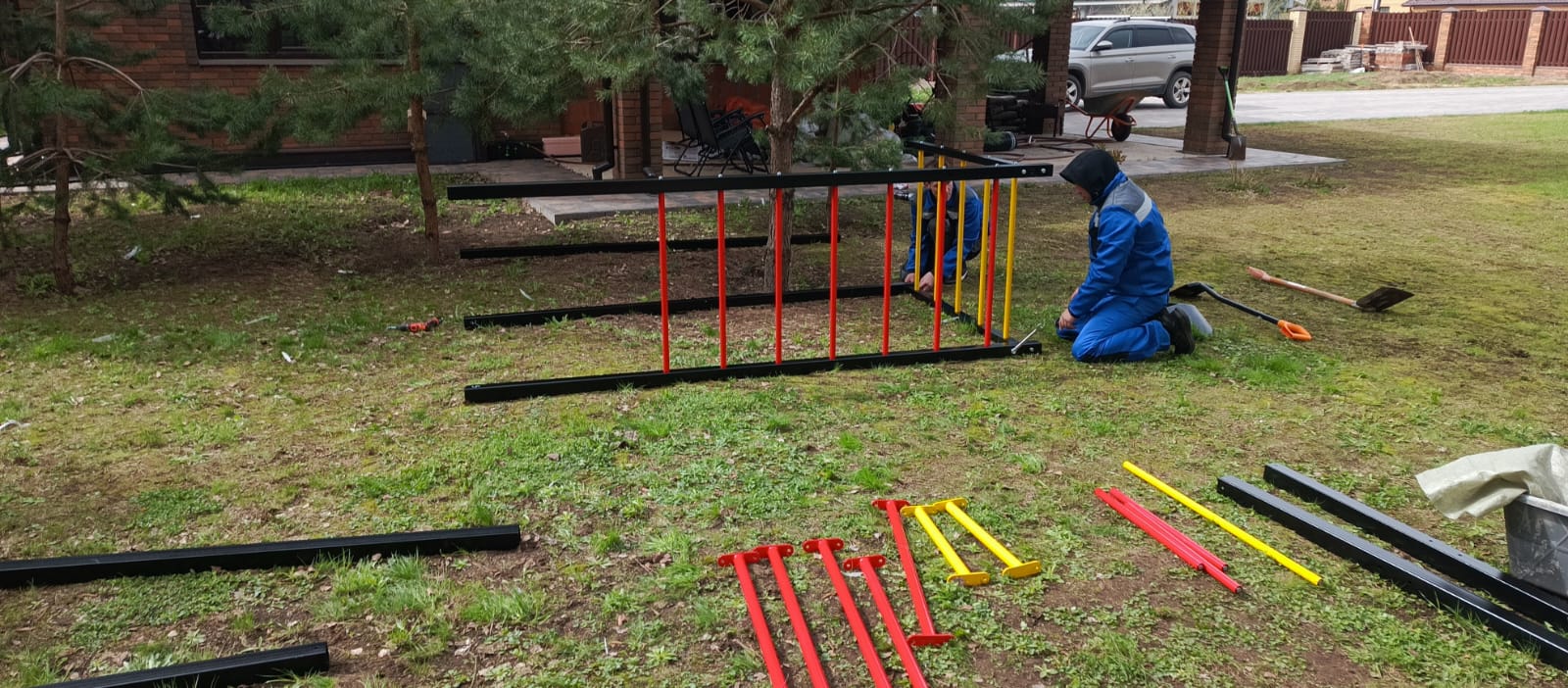

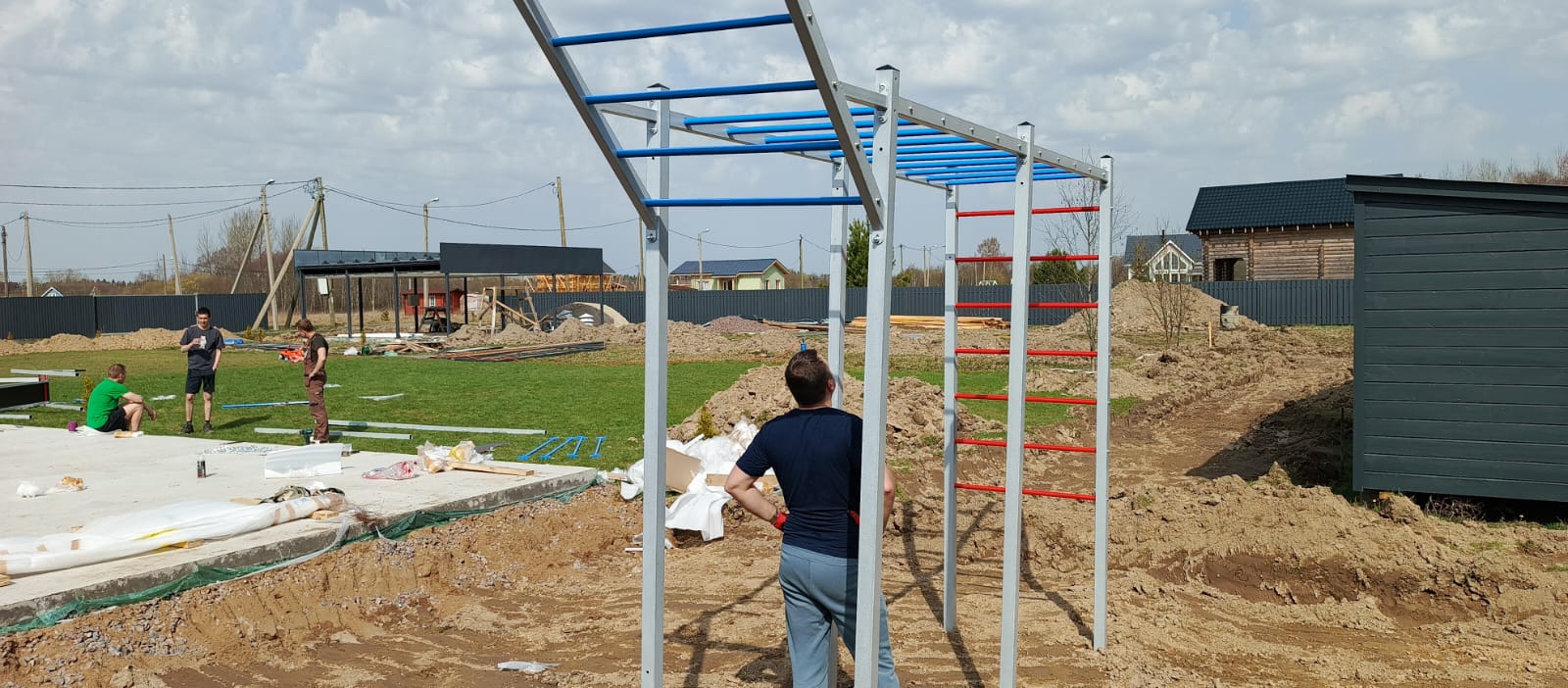

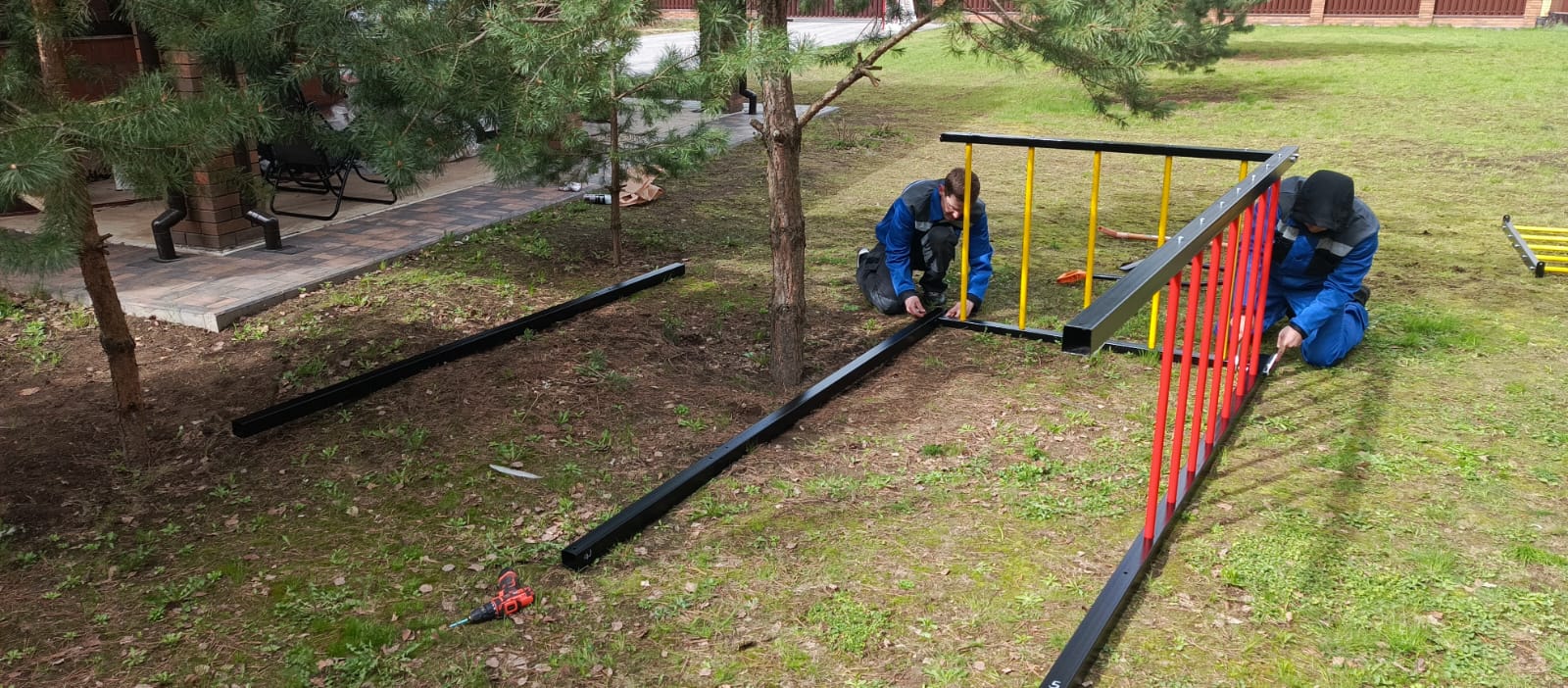

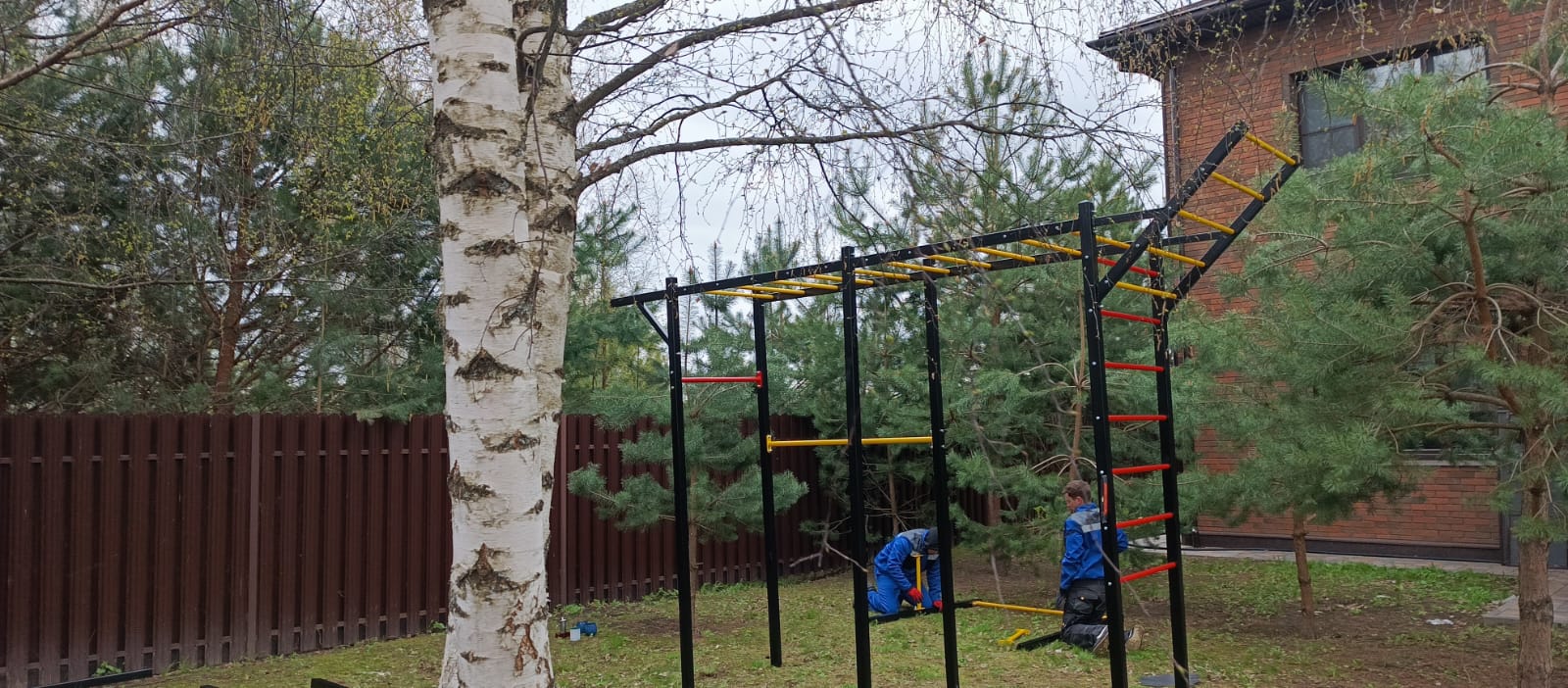

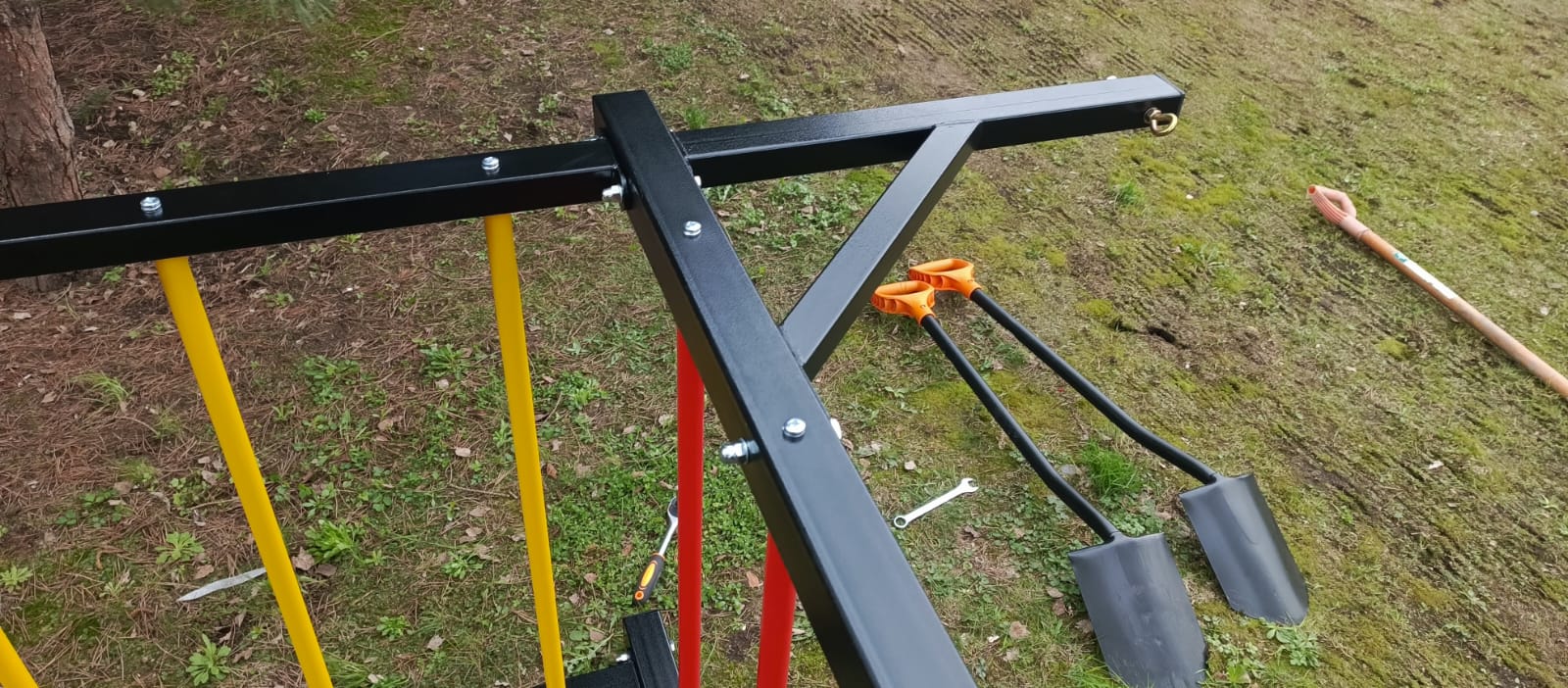

3. Сборка секций (зависит от комплектации):
• Вариант 1: Площадка с рукоходом и шведской стенкой:

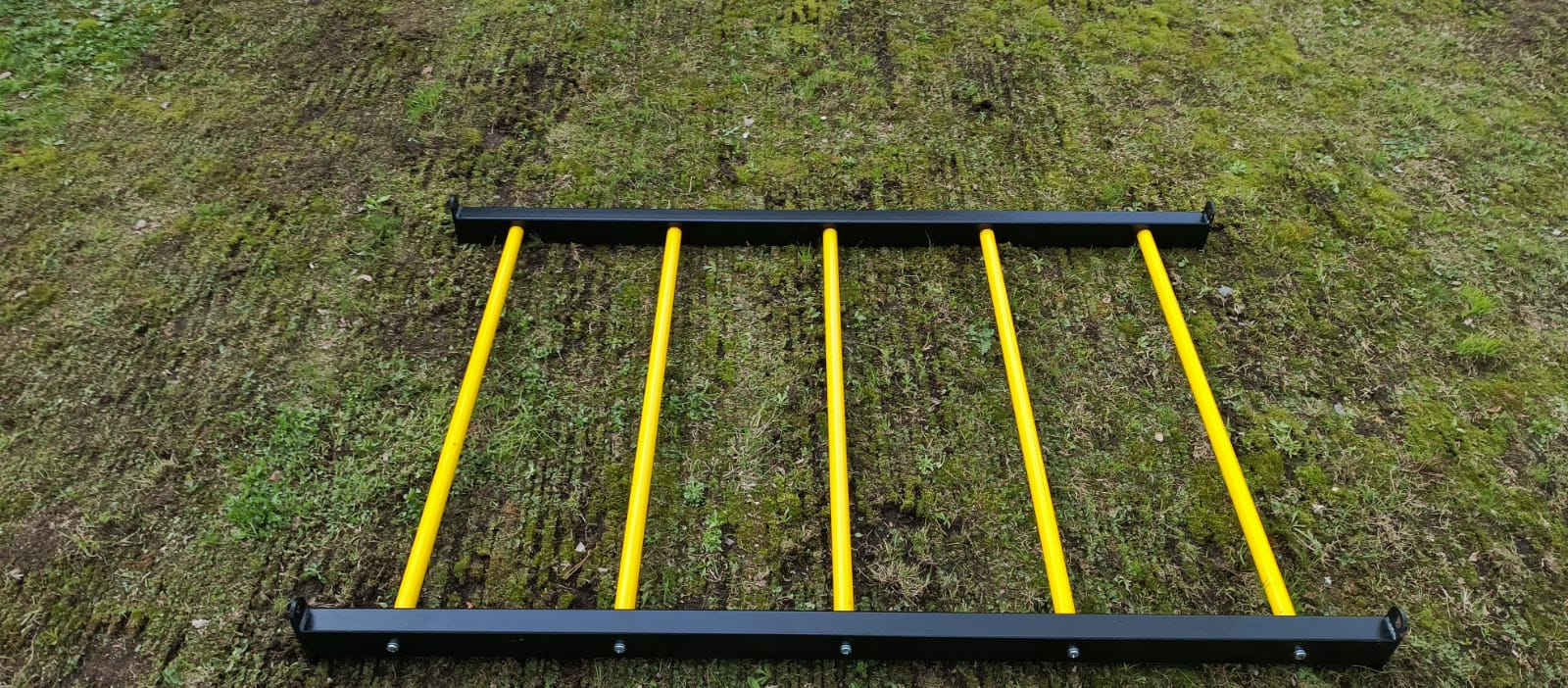

* Действие: Соберите секции рукохода и шведской стенки.
* Важно: Перекладины для шведской стенки немного длиннее, чем для других элементов. Не перепутайте их.
* Действие: Соедините секции рукохода и шведской стенки между собой.
* Действие: Присоедините замыкающие столбы к конструкции.

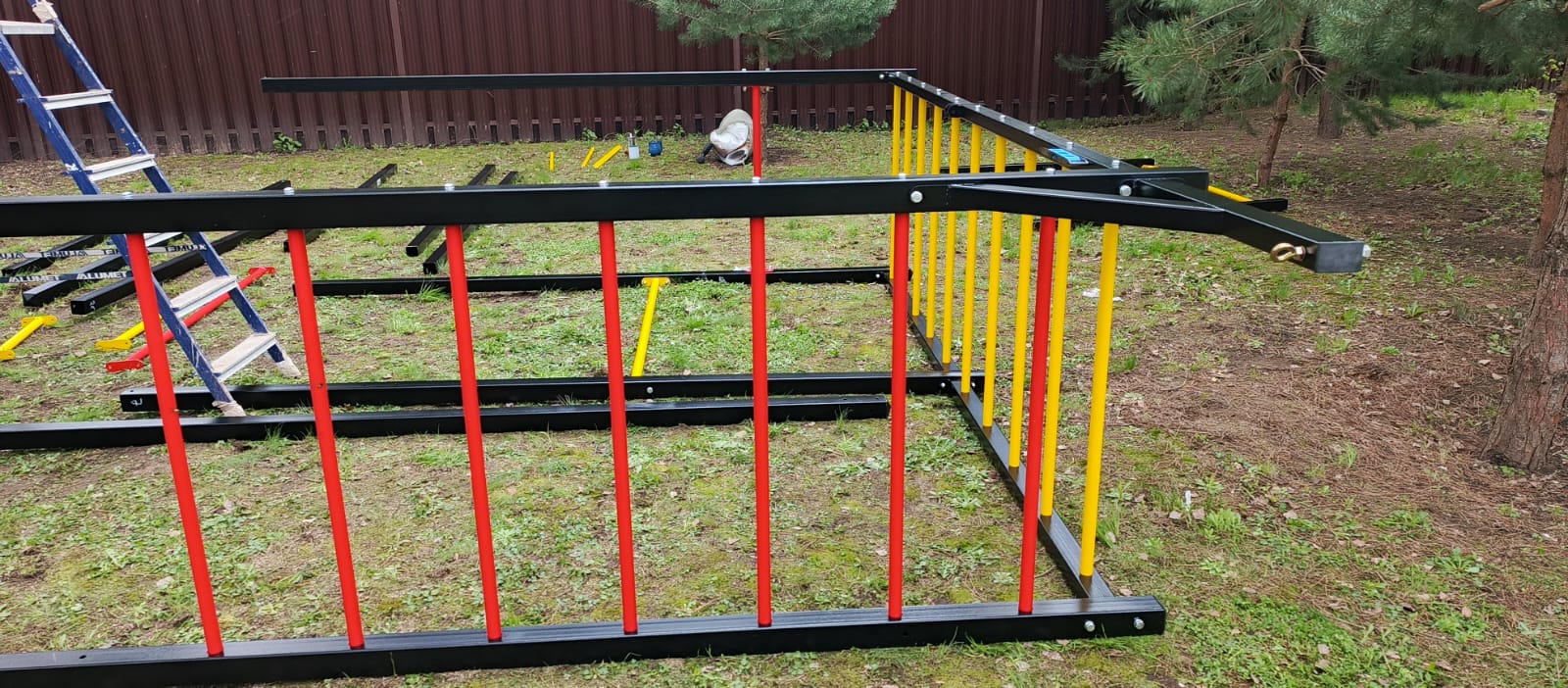

* Результат: У вас должна получиться П-образная конструкция.
* Действие: Дополните конструкцию оставшимися столбами в соответствии с нумерацией и чертежом.
• Вариант 2: Площадка без рукохода и шведской стенки:
* Действие: Соберите секции площадки в соответствии с чертежом.

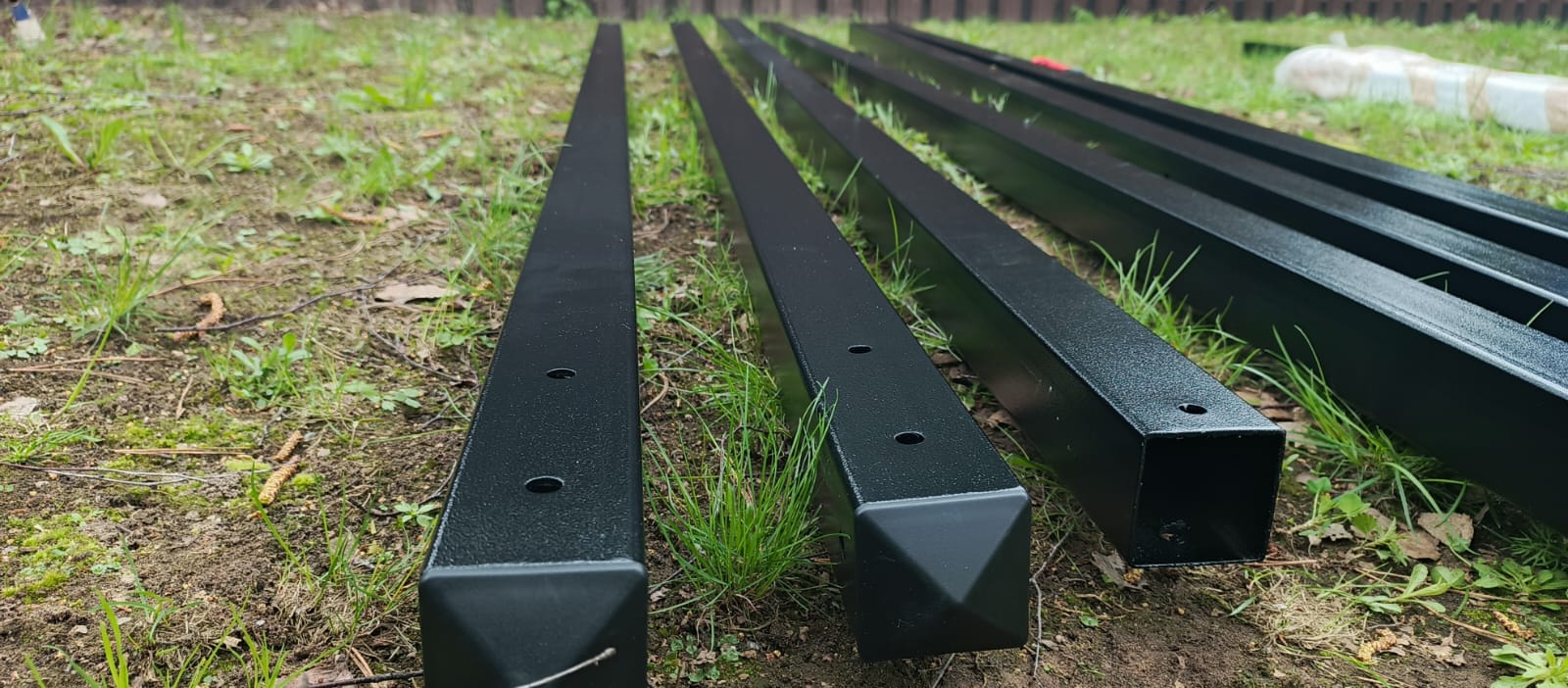

* Важно: Каждый столб пронумерован для удобства сборки.
* Действие: Соберите секции рукохода и шведской стенки.
* Важно: Перекладины для шведской стенки немного длиннее, чем для других элементов. Не перепутайте их.
* Действие: Соедините секции рукохода и шведской стенки между собой.
* Действие: Присоедините замыкающие столбы к конструкции.
* Результат: У вас должна получиться П-образная конструкция.
* Действие: Дополните конструкцию оставшимися столбами в соответствии с нумерацией и чертежом.
• Вариант 2: Площадка без рукохода и шведской стенки:
* Действие: Соберите секции площадки в соответствии с чертежом.
* Важно: Каждый столб пронумерован для удобства сборки.
4. Разметка и подготовка площадки:

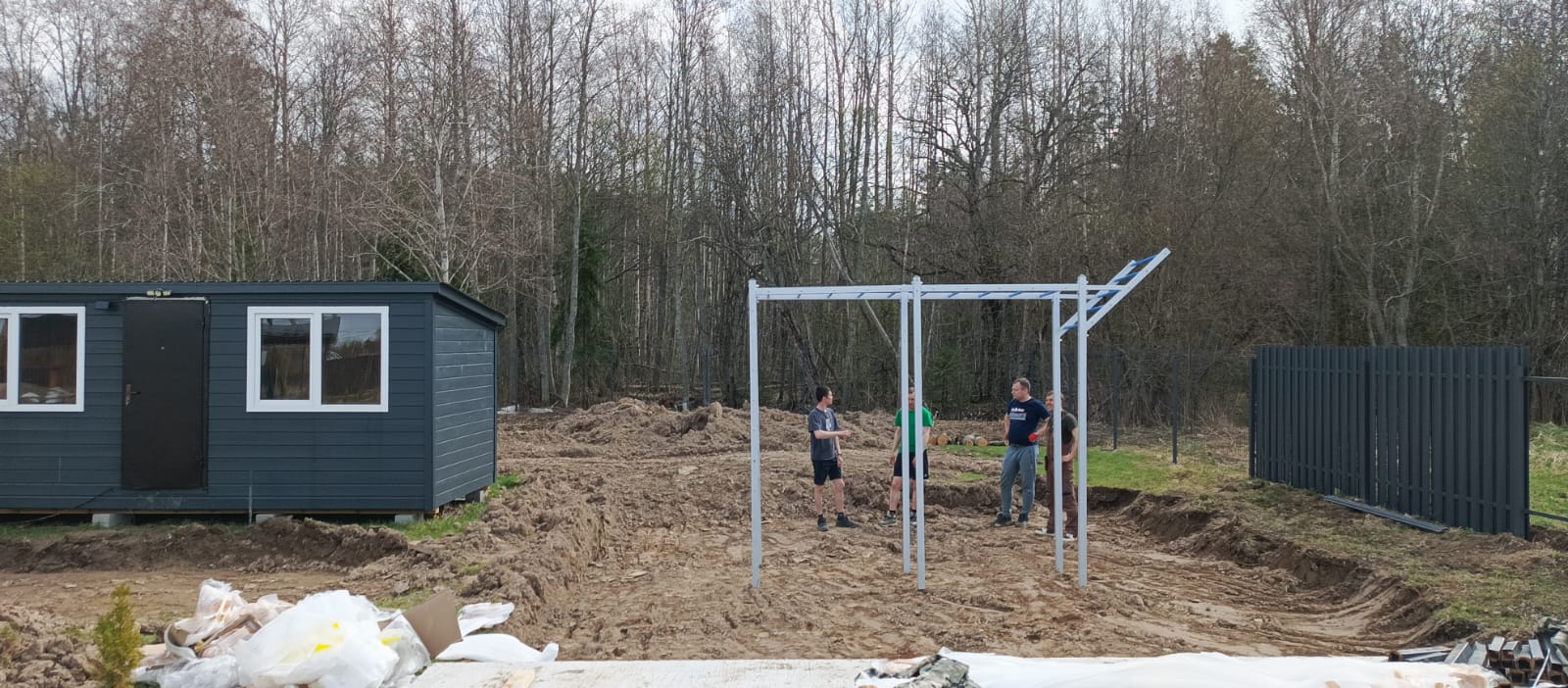

• Действие: Установите собранную конструкцию на выбранном месте.
• Действие: Перемещайте комплекс вправо-влево, вперед-назад, чтобы определить оптимальное положение на участке.
• Действие: Отметьте места для углублений под столбы.
• Действие: Отодвиньте комплекс в сторону.
• Действие: Выкопайте углубления для столбов в соответствии с разметкой и чертежом (вид сверху с размерами).
• Альтернативный способ: Используйте чертеж с видом сверху и размерами, чтобы сразу отметить места для углублений, не устанавливая собранную конструкцию.
• Действие: Перемещайте комплекс вправо-влево, вперед-назад, чтобы определить оптимальное положение на участке.
• Действие: Отметьте места для углублений под столбы.
• Действие: Отодвиньте комплекс в сторону.
• Действие: Выкопайте углубления для столбов в соответствии с разметкой и чертежом (вид сверху с размерами).
• Альтернативный способ: Используйте чертеж с видом сверху и размерами, чтобы сразу отметить места для углублений, не устанавливая собранную конструкцию.
5. Установка столбов:
• Рекомендации по глубине углубления:
* При длине столбов 2,8 метра рекомендуется делать углубление 0,7 метра.
* 20 см - подсыпка (гравий, щебень, песок) для дренажа.
* 50 см - глубина установки столба.
* При углублении 0,5 метра рабочая зона (высота перекладины над землей) составит 2,30 метра. Это оптимально для человека ростом 1,80 метра.
* Важно: Учитывайте, что при использовании порезиненного покрытия рабочая зона уменьшится.
* Рекомендации: Чем больше площадь бетонирования, тем надежнее стоит конструкция.

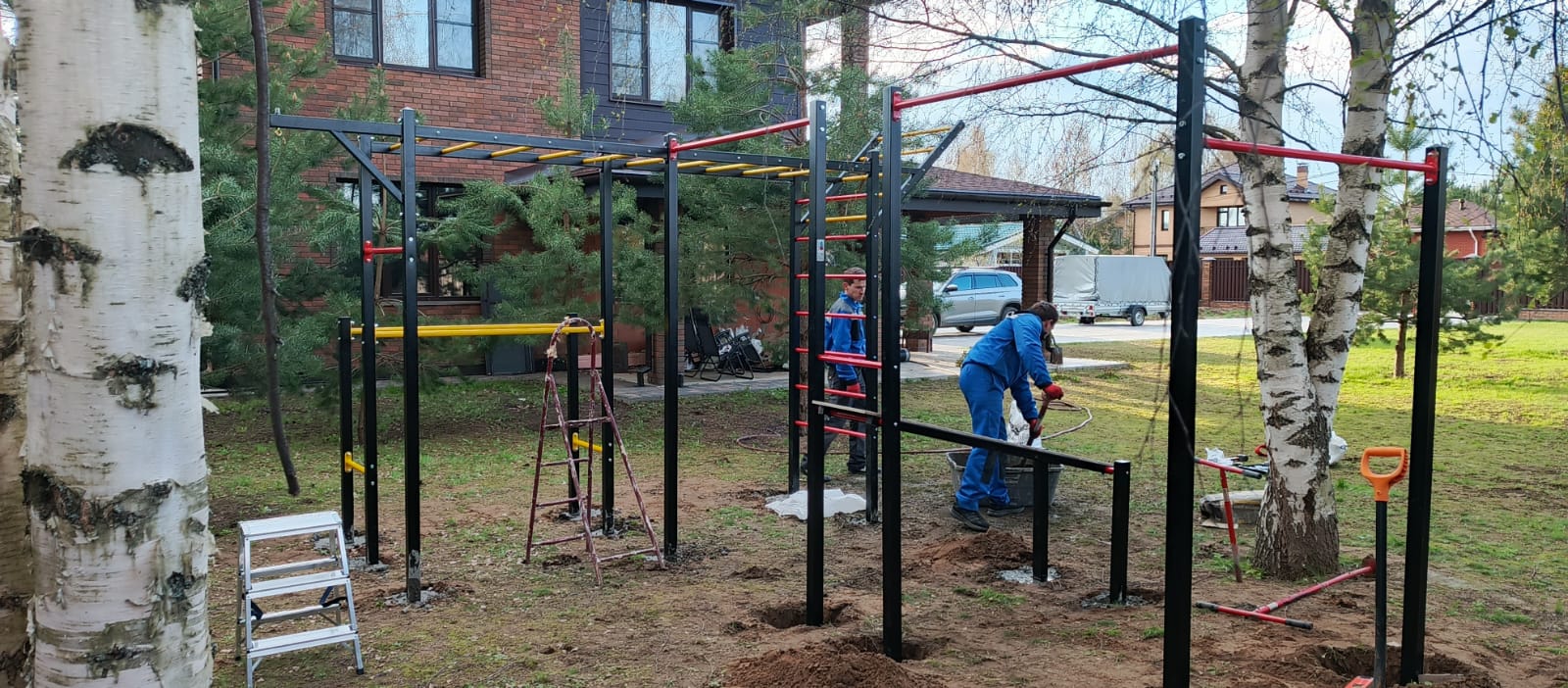

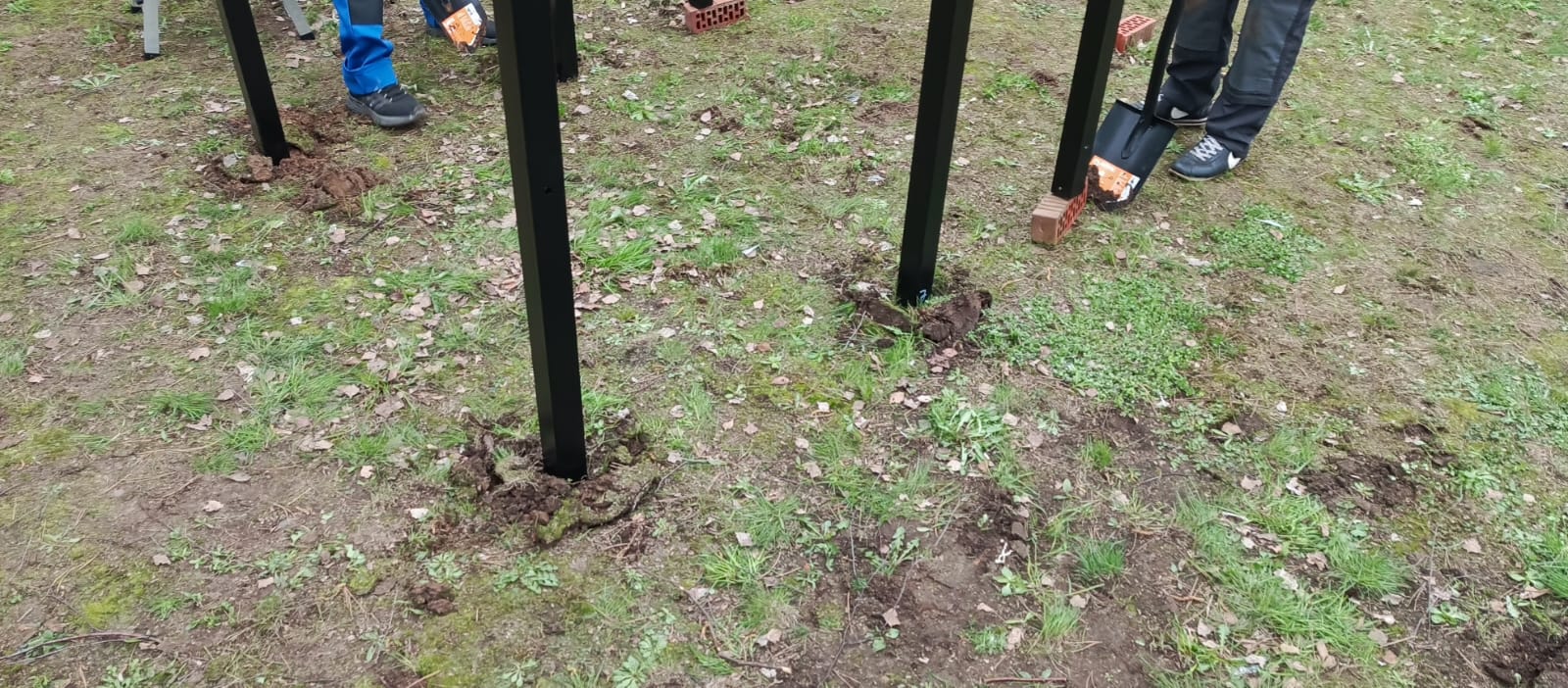

• Действие: Установите столбы в углубления.
• Действие: Выровняйте столбы по уровню.
• Действие: Забетонируйте столбы.
* При длине столбов 2,8 метра рекомендуется делать углубление 0,7 метра.
* 20 см - подсыпка (гравий, щебень, песок) для дренажа.
* 50 см - глубина установки столба.
* При углублении 0,5 метра рабочая зона (высота перекладины над землей) составит 2,30 метра. Это оптимально для человека ростом 1,80 метра.
* Важно: Учитывайте, что при использовании порезиненного покрытия рабочая зона уменьшится.
* Рекомендации: Чем больше площадь бетонирования, тем надежнее стоит конструкция.
• Действие: Установите столбы в углубления.
• Действие: Выровняйте столбы по уровню.
• Действие: Забетонируйте столбы.
6. Бетонирование столбов:
• Рекомендации:
* Используйте пескоцемент марки М300-М500.
* Расход: примерно 40 кг на одну лунку.
* Для утяжеления конструкции рекомендуется добавлять природный камень или щебень в бетон.
• Альтернативные способы установки:
* Бутование: Утрамбовка гравия и щебня (подходит для временной установки).
* Установка на сваи: Напишите нам, и мы предоставим пластины для крепления к сваям.
• Время застывания бетона:
* Рекомендуется дать бетону настояться 5-6 дней в теплую погоду.
* Полное затвердевание бетона происходит через 20 календарных дней при температуре выше 10 градусов.
* Используйте пескоцемент марки М300-М500.
* Расход: примерно 40 кг на одну лунку.
* Для утяжеления конструкции рекомендуется добавлять природный камень или щебень в бетон.
• Альтернативные способы установки:
* Бутование: Утрамбовка гравия и щебня (подходит для временной установки).
* Установка на сваи: Напишите нам, и мы предоставим пластины для крепления к сваям.
• Время застывания бетона:
* Рекомендуется дать бетону настояться 5-6 дней в теплую погоду.
* Полное затвердевание бетона происходит через 20 календарных дней при температуре выше 10 градусов.

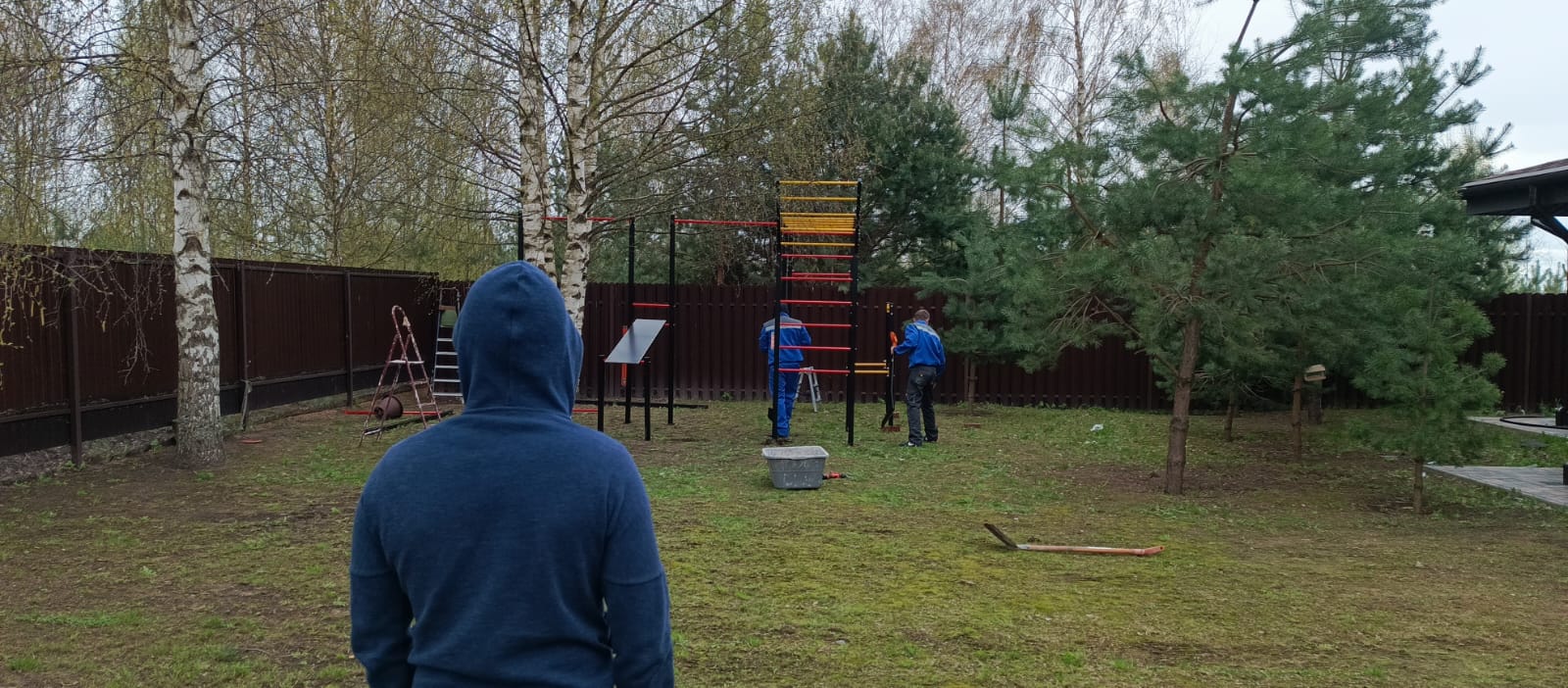

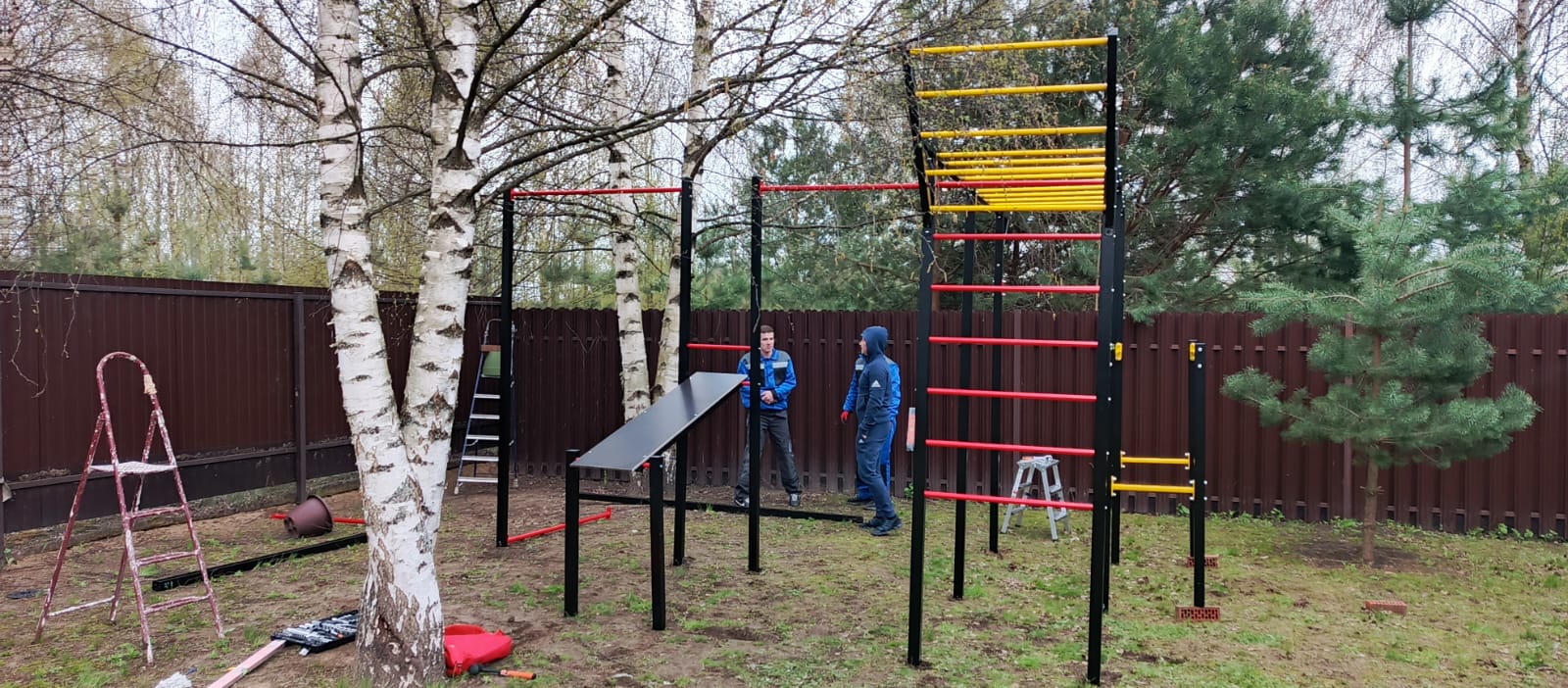

7. Финальная сборка:
1. Протяните все болтовые соединения до упора.
2. Проверьте уровень по инструменту, а также визуально на расстоянии, чтобы убедиться, что все ровно.
2. Проверьте уровень по инструменту, а также визуально на расстоянии, чтобы убедиться, что все ровно.
ШАГ 8 - Финальная проверка и завершение. Защита от коррозии:
• Действие: Используйте бесплатный баллончик с бесцветным лаком, который идет в комплекте, чтобы обработать места соединений и поврежденные участки.
• Важно: Лак защитит металл от коррозии и продлит срок службы площадки.
• Важно: Лак защитит металл от коррозии и продлит срок службы площадки.
Поздравляем! Ваша новая спортивная площадка SSWA установлена и готова к использованию! 🎉
Благодарим вас за выбор нашей продукции! Желаем вам приятных и эффективных тренировок!
Наслаждайтесь вашей новой воркаут-площадкой!
Теперь вы можете наслаждаться тренировками на свежем воздухе.
Благодарим вас за выбор нашей продукции! Желаем вам приятных и эффективных тренировок!
Наслаждайтесь вашей новой воркаут-площадкой!
Теперь вы можете наслаждаться тренировками на свежем воздухе.
